技术参数 | Specification | 单位 | TCK520 |
标准卡盘规格 | Standard chuck | 10” | |
最大旋径 | Maximum screw diameter | mm | 520 |
最大加工外径 | Max.machining diameter | mm | 320 |
最大加工长度 | Max.workpiece length | mm | 500 |
主轴拉管内径 | Spindle tube diameter | mm | 56 |
定位精度 | Positioning accuracy | mm | 0.01 |
重复定位精度 | Repositioning accuracy | mm | ±0.003 |
X轴行程 | X Travel | mm | 220 |
Z轴行程 | Z Travel | mm | 500 |
主轴转速 | Spindle speeds | rpm | 2500 |
主轴变速级数 | Spindle speed step | 无级 | |
主轴端部 | Spindle nose | A2-8 | |
主轴通孔直径 | Spindle bore | mm | 80 |
主轴电机功率 | Spindle motor power | kw | 7.5 |
刀塔工位数 | Knife tower working digit | 8工位 | |
车刀刀体尺寸 | The tool body size | mm | 25*25 |
镗刀杆直径 | Boring bar diameter | mm | 40 |
尾座行程 | Tailstock travel | mm | 350 |
尾座套筒锥孔 | Tailstock taper | MT5 | |
尾座套筒行程 | Tailstock sleeve travel | mm | 100 |
快速进给速度 | Fast feed speed | m/min | 20 |
切削进给速度 | Cutting feed speed | mm/min | 1-15000 |
总电源容量（连续） | Total power supply capacity | kva | 14 |
气源压力要求 | Air pressure requirement | mpa/I/min | 0.5/100 |
切削水箱容量 | Cutting water tank capacity | L | 100 |
机床外观尺寸（长*宽*高） | Machine dimensions(L*W*H) | mm | 2450*1600*1700 |
机床重量 | Weight | kg | 4200 |

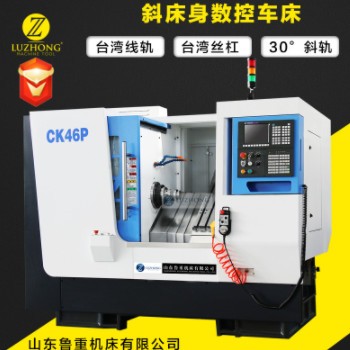

◆斜床身数控车床，主轴为单元式结构，变速电机通过多楔带将运动传给主轴，可以达到高的转速，工件装
夹选用液压卡盘，使得装夹方便便捷，操作更省力，主轴轴承结构采用前2后2共5个角接触轴承，机床采用
30°滑鞍，线性导轨，刚性强，进给快，排泄容易。X.Z向丝杠都布置在托板中间托板手里均匀，运动平稳，

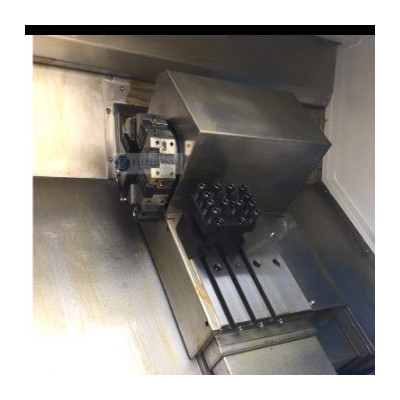

速度快，8工位液压刀塔，换刀快速平稳，精度高，可就近选刀，装刀容量大.液压尾座，全封闭保护，不
渗油漏水。
◆台湾直线导轨
◆台湾滚珠丝杠
◆液压刀塔
◆台湾液压卡盘
◆液压尾座
◆台湾中空回转缸
