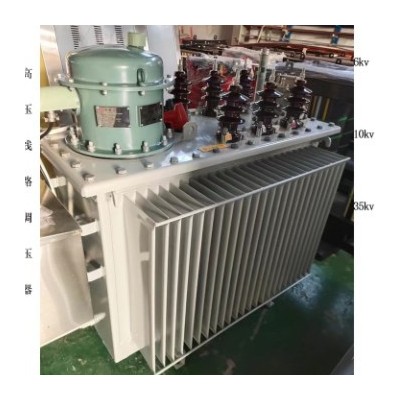

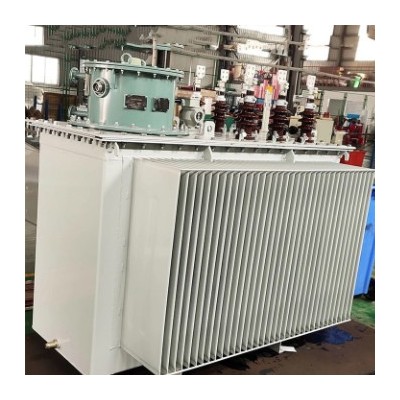

SVR馈线自动调压器共有三部分构成：三相自耦式变压器 ,三相有载分接开关和智能控制器。自耦式变压器整个线圈分为三部分：串励线圈、并励线圈，控制线圈。其中，串励线圈是一个有多个抽头的绕组，这些抽头通过有载分接开关的不同接点串联在输入输出之间，改变分接位置,从而改变自耦变压器变比，达到调整电压的目的;三相并励线圈为自耦变压器的公共绕组，产生传递能量的磁场; 控制线圈为控制器提供工作电源和采样信号。
三相有载分接开关是可在带负载的情况下转换接点的开关。在自动调压器中，串联绕组的抽头接在分接开关的不同接点上，可以通过转换接点调节变压器变比来改变其输出电压。考虑分接开关寿命和用户调压精度要求,一般常用的有载分接开关的档位为7、9档两种。
控制器是整个装置的智能部分,它采集输出的电压信号与设定值进行比较,然后发出指令控制有载分接开关,进行调压操作.
产品主要特点
1.成套装置容量大、损耗低、体积小、便于安装维护；
2.可以自动跟踪电压变化调整三相有载分接开关档位，动作可靠，电压调整精度高；
3.可以根据需要调整电压基准、动作延时、允许范围、次数限定，参数设置灵活、方便；
4.能够显示SVR输出端电压、电流、日动作次数、总动作次数、当前档位；
5.具有档位上限、下限保护和动作限时功能，有效提高了产品的可靠性；
6.控制器具有过流、欠压保护，当线路处于过流、欠压状态时，控制器自动闭锁；
7.控制器采用DSP高速数字处理芯片，信号检测精度高，处理速度快，抗干扰能力强，具有特殊防雷措施，可适应户外恶劣环境；
8.调压器可以实现数据远传，SVR/ZK型是采用真空灭弧式有载分接开关。
SVR产品具有双向潮流识别功能，为水电并网与农网共线路的区域电网设计的产品，适用于带有小水电发电的馈电线路，在丰水期和枯水期时稳定线路电压，以避免因电压波动烧毁农户家电。
SVR线路自动调压稳压器是一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置。可以在-20%--+10%的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器串联安装在在6kV、10kV、35kV线路的中后部，在一定范围内对线路电压进行调整，保证用户的供电电压，减少线路的线损。此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器安装在变电站变压器出线侧，保证出线侧母线电压。在全国农网、城网，油田，煤炭，化工，变电站等领域有应用。
SVR高压馈线自动调压器分析：
在农网中，尤其是部分偏远地区，存在一定数量供电半径超过国家规定的远距离线路，考虑到线路成本问题，不能采用大量的高压配网布点的途径解决，导致末端电压难以保证，功率因数达不到要求，线损较大，需要使用调压器提高电压。
同样油田、医院、煤炭、冶金、化工等对电能质量要求比较高的领域也需要使用调压器。
产品作用：
电力系统：低电压会影响发、供电设备出力，降低供电可靠性，同时也影响电力企业自身的经济效益，电压下降特别严重时，甚至可能发生电压崩溃，频率下降和大面积停电等事故发生。
电压比额定电压低10%时，白炽灯灯通量减少30%，电压比额定电压高10%时，则灯泡的寿命减少一半。
低电压同时会影响空调运行，手机充电，电视信号接收能力等系列问题。
系统损耗：在输送功率一定的时候，系统损耗和运行电压的平方成反比，若电压降低，电流和损耗随之增大。
SVR高压馈线自动调压器详细技术参数：
序号 | 项目 | 单位 | 标准参数值 |
1 | 额定电压 | kV | 6、10、35 |
2 | 容量 | KVA | 500-24000 |
3 | 相数 | 相 | 3 |
4 | 冷却方式 | ONAN油浸自冷 | |
5 | 额定极电压 | V | ≥300 |
6 | 频率 | Hz | 50 |
7 | 接线方式 | Yao | 三相三线星型接法 |
8 | 调压档位工作位置数 | 档 | 7、9 |
9 | 电气寿命 | 次 | ≥50000 |
10 | 机械寿命 | 次 | ≥500000 |
11 | 触点电阻 | μΩ | ＜500 |
12 | 电动操作时间 | ≤15 | |
13 | 调压范围 | -10%~+10% -5%~+15% （0~+20%）（0~+30%）可选 | |
14 | 接触电阻 | 双电阻 | |
15 | 灭弧方式 | 油灭弧 | |
16 | 气体继电器 | 额定电流为200A及以上的分接开关应装气体继电器。 | |
17 | 触头温升 | 分接开关长期载流的触头，在1.2倍额定电流下，对绝缘油的稳定温升不超过20K。 | |
18 | 保护功能 | 过流、过压、日动作次数、高低档限位保护 | |
19 | 显示功能 | 实时显示线路电压、电流、档位、日动作次数、总动作次数 | |
20 | 通讯方式 | RS485或232通讯接口，可以实现GPRS远程监控和无线监控 | |
SVR高压馈线自动调压器的好处：
10KV馈线自动调压器不仅能有效改善电网的电压质量，而且能够降低系统网损，提高电网的经济效益。馈线自动调压器以其安全性、可靠性、经济性、实用性在农村电网中应用越来越广泛，是解决农村电网电压偏差问题不可或缺设备之一。
a.改善线路电压方案比对
为了改善线路电压水平，保证供电质量，对于电压下降比较严重的线路，须采取调压稳压措施来调节线路电压。目前，调压线路电压的方式有以下几种：
1、修建小型变电站 （缺点：投资大，周期长）
2 、更换线路导线 （缺点：投资大，周期长）
3、改变变压器分接头（缺点：调节范围小）
4、安装补偿电容 （缺点：调节范围小）
5、安装配电线路调压器（优点：费用低，见效快）
前面两种方案投资大，周期长，对于负荷分散的线路，并不是十分经济的选择。改变分头一般只能调节±5%，且需要加装有载开关。安装补偿电容，补偿幅度一般只能3%。所以安装线路调压器是经济方便、免维护，全自动为一体的方案。
b.与有载变压器比对
1、从成本的角度来说，线路调压器是一种自耦变压器， 相比有载调压器变压器的成本更低。
2、用户使用有载变压器只能更改单个用户电压，线路调压器能调整整个用户群的电压。
3、使用普通有载变压器也可实现调压，但是有载调压变压器本身阻抗大，一般达到4%-6%以上，本身对线路的压降大，我公司开发的配电线路调压器阻抗<1%,对线路压降非常小。
4、从使用寿命来说，我们自主研发的分接开关也可以多次重复使用。
