骄姿(上海)电气设备制造有限公司专业生产控制变压器

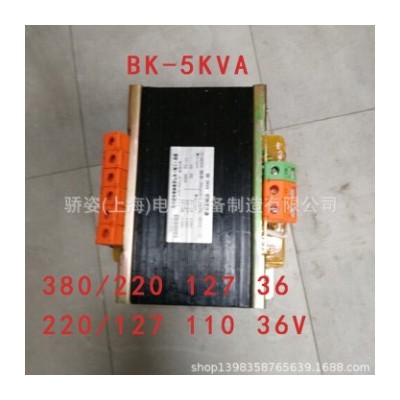

-产品概述(DG\BK单相隔离变压器)
DG\BK单相干式隔离变压器，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。该系列变压器绝缘耐热等级为F级。
本产品铁心为冷轧取向硅钢片迭积而成，线圈结构采用圆筒、椭圆筒和矩形筒式。体积小，性能优，安全可靠。
DG\BK单相隔离变压器，主要用于交流50—60Hz，电压不超过1000V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。
变压器--使用条件(DG\BK单相隔离变压器)
1、环境温度：-5℃—+45℃
2、海拔高度：<2500m
3、相对湿度：<90%
4、安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
5、凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。
主要技术特征(DG单相隔离变压器)
1、输入电压：单相1140v.690v.660v.500v.380v.220v.200v额定电压±10%
2、输出电压：单相380v.220v.200v.110v.100v.48v.36v.24v.12v额定电压+5%（容载）电压可以按客户要求做
3、效率：≥95%
4、波形失真：无附加波形失真
5、功能：具有输入电压、输出电压、电流等指示
6、保护：具有过流保护
7、可长期连续长期无人值守工作
8、绝缘电阻：≥50MΩOP[]]
9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象
10、过载能力：二倍的额定电流，维持一分钟。
变压器--安装尺寸(DG\BK单相隔离变压器)
型号 | 外形尺寸 | 安装孔距 | 安装孔 | ||||||
Bmax | Dmax | Emax | A | C | |||||
DG-200 | 105 | 109 | 110 | 86±0.4 | 71±0.4 | 6× 12 | |||
DG-300 | 115 | 121 | 136 | 94±0.4 | 93±2.5 | 6× 12 | |||
DG-500 | 135 | 140 | 151 | 123±0.4 | 90±2.5 | 6× 12 | |||
DG-1000 | 156 | 150 | 177 | 123±0.4 | 11±3 | 9× 11.5 | |||
DG-2000 | 180 | 220 | 190 | 145±0.4 | 155±3 | 9× 11.5 | |||
DG-3000 | 200 | 225 | 230 | 165±0.4 | 160±3 | 9× 11.5 | |||
DG-4000 | 200 | 230 | 260 | 180±0.4 | 185±3 | 10× 12.5 | |||
DG-5000 | 230 | 240 | 260 | 180±0.4 | 185±3 | 10× 12.5 | |||
DG-10KVA | 310 | 230 | 330 | 280±0.4 | 175±3.5 | 11× 13.5 | |||
DG-20KVA | 385 | 250 | 328 | 320±0.4 | 280±3.5 | 12× 15.5 | |||
DG-30KVA | 385 | 290 | 328 | 320±0.4 | 280±3.5 | 12× 15.5 | |||
产品规格及安装尺寸(DG单相隔离变压器带铁制外壳外形尺寸)
规格(VA) | 额定输入 | 额定输出 | 外形尺寸 |
200 | 220 V 380V 690V | 220V 36V 12V | 160×170×135 |
300 | 220 V 380V 690V | 220V 36V 12V | 130×210×155 |
500 | 220 V 380V 690V | 220V 36V 12V | 210×230×175 |
1000 | 220 V 380V 690V | 220V 36V 12V | 218×290×185 |
2000 | 220 V 380V 690V | 220V 36V 12V | 260×330×235 |
3000 | 220 V 380V 690V | 220V 36V 12V | 260×330×235 |
5000 | 220 V 380V 690V | 220V 36V 12V | 260×355×280 |
10KVA | 220 V 380V 690V | 220V 36V 12V | 410×400×350 |
20KVA | 220 V 380V 690V | 220V 36V 12V | 520×470×420 |
